OpenAI自研Jalapeño芯片9个月流片即超越英伟达Blackwell,AI驱动芯片设计新范式

编辑:星球日报发布时间:19小时前

性能实测:Jalapeño多项指标碾压Blackwell

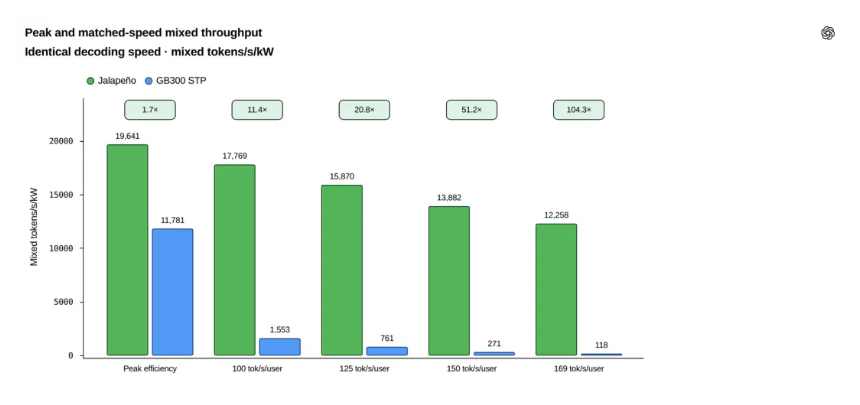

据半导体研究机构SemiAnalysis实测,OpenAI自研芯片Jalapeño在GPT-OSS 120B模型推理中,每秒输出Token数达1459个,远超英伟达GB200的535个;端到端延迟仅为1.65秒,而GB300需近6秒。在高交互场景下,Jalapeño吞吐量可达GB300的104.3倍。在能效方面,Jalapeño实现约5300万Token/MW/s,是GB200 NVL72(约1000万)的5倍以上。

短短9个月,OpenAI自研ASIC芯片已超越英伟达Blackwell?

开发速度创纪录:16个月完成设计流片

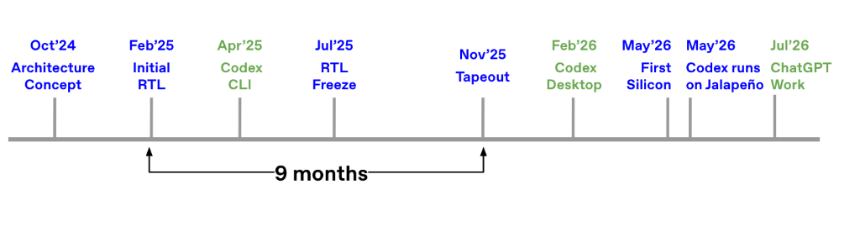

Jalapeño从项目启动到完成流片仅耗时约16个月,其中关键CoWoS封装节点于2025年11月完成,距今仅9个月,远低于行业18至36个月的常规周期。这一速度得益于OpenAI内部AI模型的深度参与。

短短9个月,OpenAI自研ASIC芯片已超越英伟达Blackwell?

AI驱动芯片设计:GPT-Astra与Codex加速研发

OpenAI在Jalapeño开发中大量使用自研AI工具。GPT-Astra与Codex协助在两个月内调优三个开源模型,并生成高性能内核代码。AI辅助使SIMD单元面积缩减8%,矩阵引擎缩小10%,且在时序与功耗上优于初始设计。在注意力机制和MoE模块上,AI生成代码比人类工程师快1.5至1.8倍。

短短9个月,OpenAI自研ASIC芯片已超越英伟达Blackwell?

架构创新:通用设计反胜专用芯片

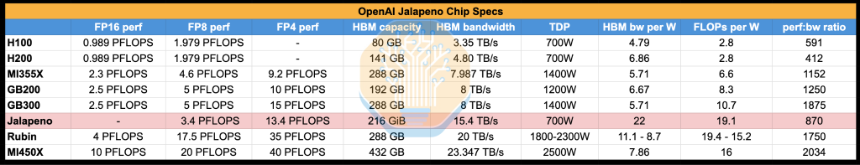

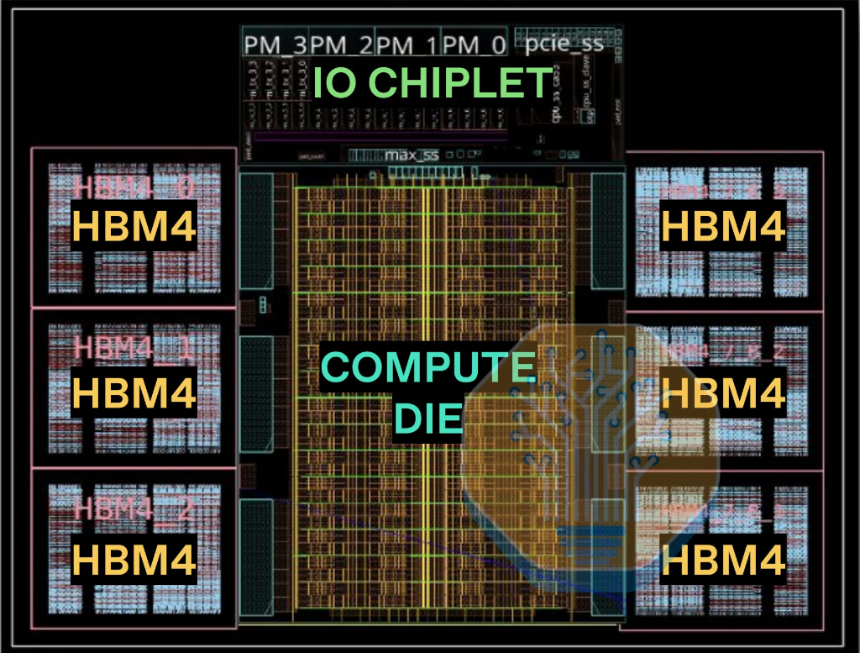

尽管外界预期Jalapeño为专用芯片,但SemiAnalysis指出其具备通用推理能力,可运行多种模型甚至移植游戏。其架构采用计算核心与HBM切片直连、专用集合网络同步,并使用乱序执行核心搭配L1缓存,避免软件管理暂存器的复杂性。搭载HBM4内存,单封装带宽达15.4TB/s,每瓦HBM带宽为22,显著高于英伟达Rubin(11.1)和GB300(5.71)。

短短9个月,OpenAI自研ASIC芯片已超越英伟达Blackwell?

CUDA护城河面临挑战

SemiAnalysis认为,CUDA生态的壁垒可能正在松动。Jalapeño虽从零构建软件栈,却凭借自研语言Gluon(基于Triton)和推理引擎“Teacup”,配合Codex快速迭代,在两周内吞吐量提升超2倍,8天内实现TP32张量并行扩展。相比之下,英伟达Rubin虽早一个月流片,但软件生态开放度和测试透明度明显不足。

短短9个月,OpenAI自研ASIC芯片已超越英伟达Blackwell?

量产与部署规划:迈向10GW时代

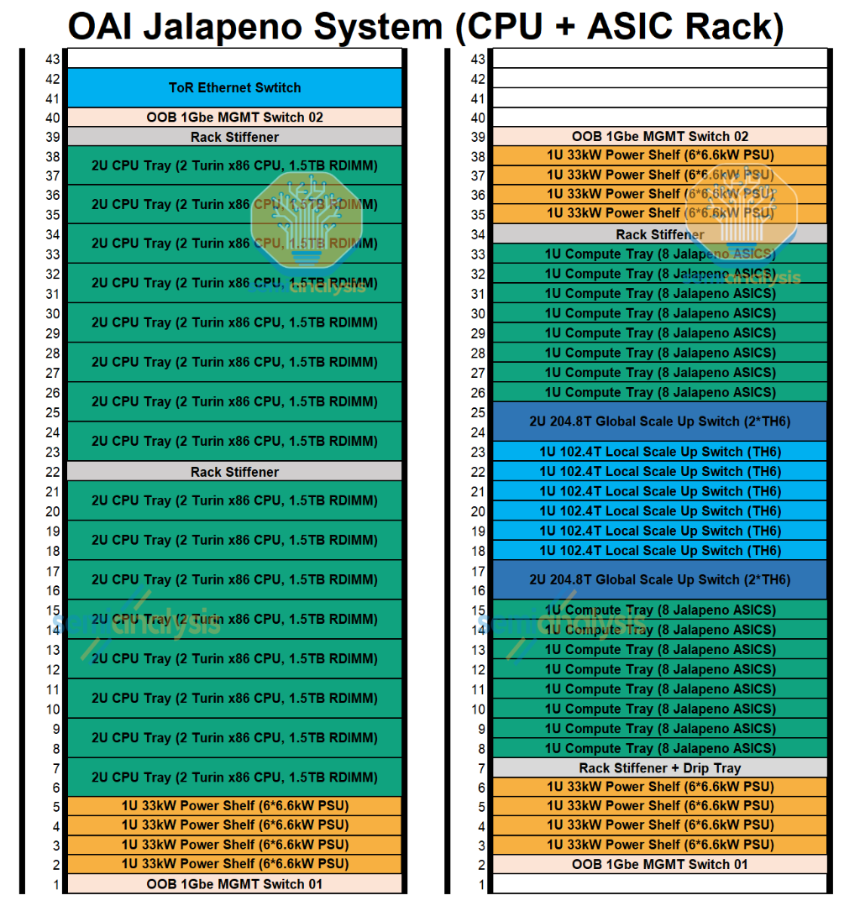

当前测试基于A0步进样片,B0版本已入厂,预计每瓦性能再提升25%。系统层面,单机柜集成128颗芯片,双机柜功耗约160kW。单一网络域可连接2048颗XPU,覆盖16机架。量产计划于2027年爬坡,目标部署规模达100MW。OpenAI与Broadcom已签署10GW定制加速器协议,相当于十座核电机组满发功率。

短短9个月,OpenAI自研ASIC芯片已超越英伟达Blackwell?

保留意见与未来挑战

SemiAnalysis同时指出若干限制:测试模型非最前沿(如未涵盖DeepSeek V4 Pro等);公平对比应针对同样采用HBM4的Vera Rubin,两者TCO接近;Jalapeño尚未通过AgentX多轮长上下文测试;且仍处工程样片阶段。OpenAI芯片负责人Richard Ho强调,英伟达仍是重要合作伙伴,短期内不会放弃现有供应商。
