HBM显存为何天价？揭秘AI芯片背后的“黄金内存”与海力士登顶之路

黄仁勋手中最贵的不是GPU，而是这几块“小黑砖”

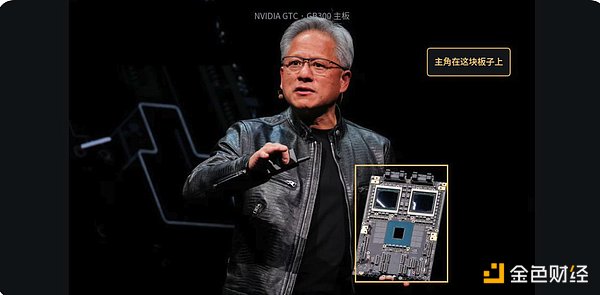

在英伟达GTC大会上，黄仁勋举起的GB300主板上，最昂贵的部件并非GPU本身，而是围绕在其周围的几块黑色小方块——它们就是HBM（High Bandwidth Memory，高带宽内存）。作为AI算力的核心支撑，HBM已成为高端AI芯片成本的“半壁江山”。

从“门外邻居”到“同屋室友”：HBM如何改变芯片布局

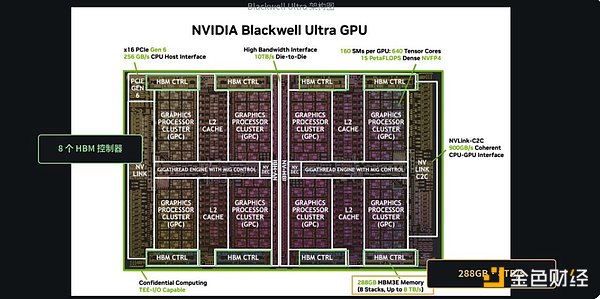

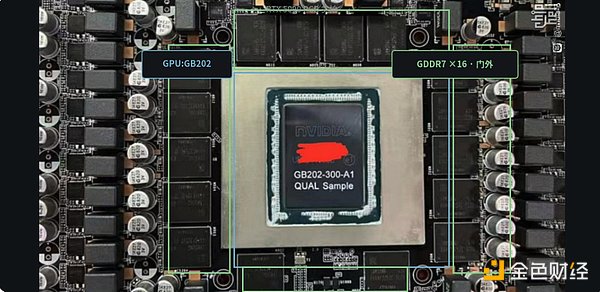

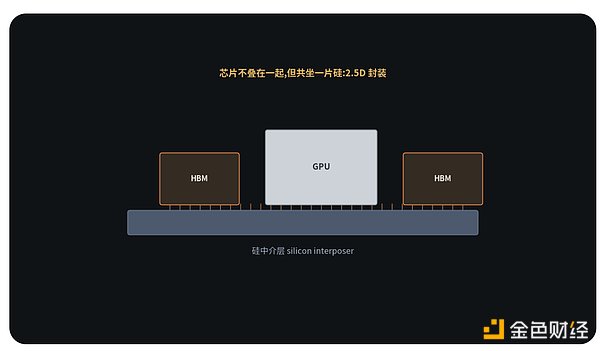

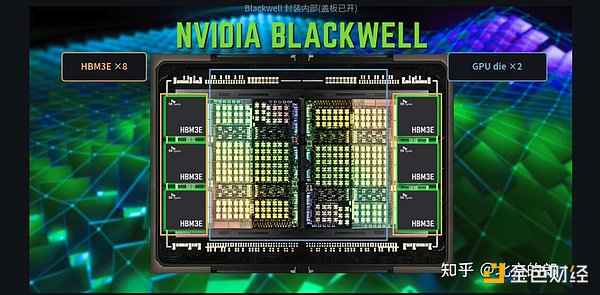

传统显卡如RTX 5090将GDDR7显存布置在PCB板上，距离GPU数厘米；而Blackwell等AI芯片则将HBM直接集成进封装内部，紧贴GPU die，距离缩短至毫米级。这种2.5D封装结构通过硅中介层实现超高速互联，8栈HBM3E提供高达288GB容量和8TB/s带宽，成为大模型训练的生命线。

带宽困局：AI芯片为何“吃不饱”

GPU如同高速厨师，每秒可处理海量计算，但若数据供应不足，性能便被严重制约。AI大模型动辄千亿参数，频繁读写显存，使得“喂数据”的速度——即内存带宽——成为瓶颈。HBM通过极致加宽数据通道（单栈1024位，8栈合计8192位），以“车道数量”弥补单线速度劣势，实现远超GDDR7的传输效率。

三万根线的极限挑战：硅中介层破局

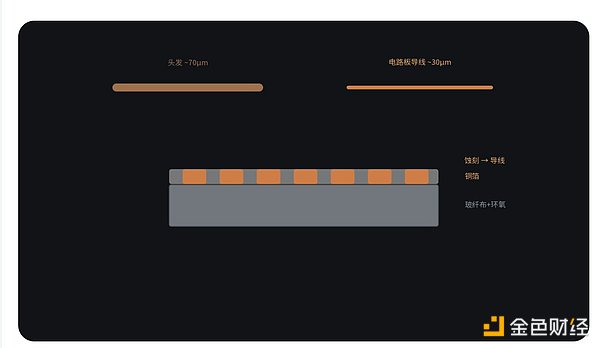

HBM每栈需近4000根互连线，8栈合计超三万根，远超传统PCB布线能力。普通电路板基于玻纤布与铜箔蚀刻，线宽仅几十微米，无法满足密度需求。解决方案是采用硅中介层（silicon interposer）——利用半导体光刻工艺，在硅片上刻画亚微米级走线，将所有连接“埋入”硅基底，实现超高密度互联。

向天空要容量：TSV技术打造“DRAM摩天楼”

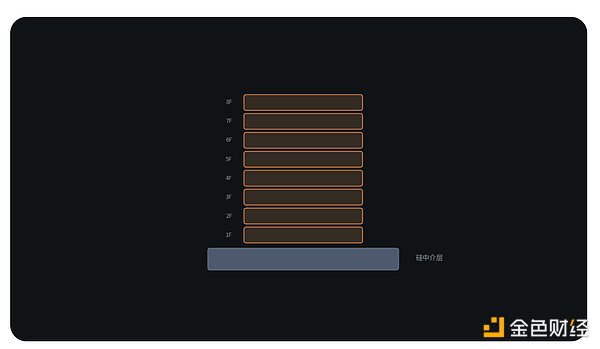

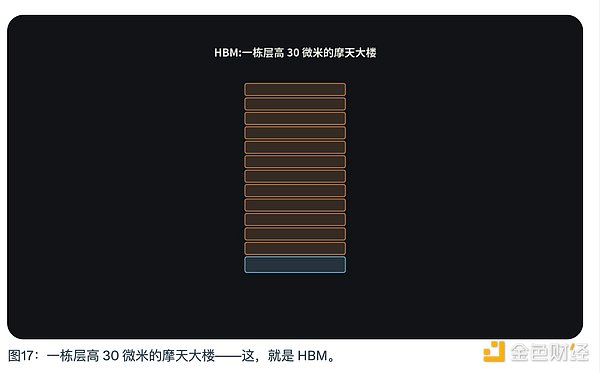

为满足数百GB容量需求，HBM将多层DRAM芯片垂直堆叠，最高可达12层。层间通信依赖TSV（硅通孔）技术——在芯片上钻出直径仅5微米的垂直通孔。通过Bosch工艺循环“啃、刷、砸”，精准控制蚀刻方向，再电镀铜填充，最终将晶圆背面减薄至30微米，形成贯通各层的“电梯井”。

封装工艺之争：海力士凭“环氧混凝土”登顶

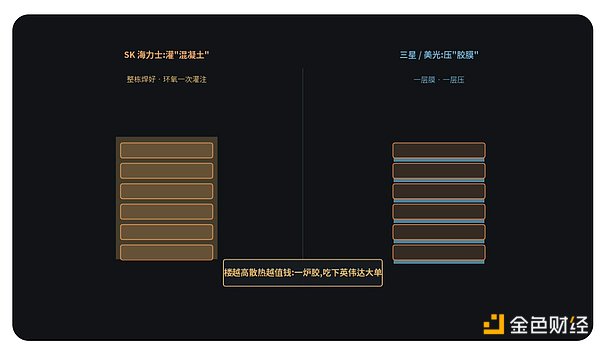

HBM堆叠存在两大技术路线：SK海力士采用MR-MUF工艺，先整体焊接再灌注环氧树脂“混凝土”，导热性更优；三星与美光则使用TC-NCF，逐层贴合胶膜。随着堆叠层数增加，散热成为关键瓶颈，海力士的方案显著提升良率与热管理能力，赢得英伟达等大客户青睐，稳居全球HBM市场第一。

你买的内存条涨价，其实是替AI交了“房租”

1GB HBM消耗的晶圆产能相当于3GB普通DDR5内存。全球产能向HBM倾斜，导致消费级内存供应紧张、价格飙升。消费者为DDR5多付的钱，本质上是在为AI基础设施建设买单。HBM不仅是技术奇迹，更是当前半导体资源重分配的缩影。
